Cette documentation est issue d'un document de travail pour l'annonce du premier bloc IP de Rézine. Le logiciel de routage ayant changé, il ne subsiste que quelques notes sur la façon de discuter avec Marvin (le robot du RIPE).

Roadmap

  1. Amender la base du RIPE pour dire que Grenode route le prefixe de Rézine.
  2. Modifier les routes annoncées à nos transitaires et à nos peers.
  3. Prévenir ces gens là

Comment est-ce fait à Grenode ?

L'ensemble des AS de Grenode

$ whois -h whois.ripe.net AS-GRENODE

as-set:         AS-GRENODE
descr:          Grenode ASNs
members:        AS51083
                ^^^^^^^
          On a un seul numéro

tech-c:         GND5-RIPE
admin-c:        GND5-RIPE
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

role:           NOC Grenode
address:        Grenode
address:        22, rue des violettes
address:        38000 Grenoble
e-mail:         contact_CHEZ_grenode.net
remarks:        Email is preferred
admin-c:        PLB73-RIPE
admin-c:        OLB8-RIPE
tech-c:         PLB73-RIPE
tech-c:         OLB8-RIPE
nic-hdl:        GND5-RIPE
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

L'AS de Grenode

$ whois -h whois.ripe.net AS51083

aut-num:         AS51083
as-name:         Grenode
descr:           Grenode
org:             ORG-GND1-RIPE

                 vvvvvvvvvvvvvvvvvvvvv
import:          from as29075 action pref=100; accept ANY
export:          to as29075 announce AS-GRENODE
import:          from as20766 action pref=100; accept ANY
export:          to as20766 announce AS-GRENODE
                 ^^^^^^^^^^^^^^^^^^^^^
                 Qu'est-ce qu'on annonce. Qui nous annonce quoi.
                 Ici, c'est très simple, car nous n'avons que
                 deux transitaires (au 07/04/2012)

admin-c:         GND5-RIPE
tech-c:          GND5-RIPE
mnt-by:          RIPE-NCC-END-MNT
mnt-by:          MNT-GRENODE
mnt-routes:      MNT-GRENODE
source:          RIPE # Filtered

organisation:    ORG-GND1-RIPE
org-name:        Grenode
org-type:        OTHER
address:         Grenode
address:         22, rue des violettes
address:         38000 Grenoble
address:         France
remarks:         email is prefered
tech-c:          GND5-RIPE
admin-c:         GND5-RIPE
mnt-ref:         Gitoyen-NCC
mnt-by:          Gitoyen-NCC
mnt-by:          MNT-GRENODE
source:          RIPE # Filtered

role:           NOC Grenode
address:        Grenode
address:        22, rue des violettes
address:        38000 Grenoble
remarks:        Email is preferred
admin-c:        PLB73-RIPE
admin-c:        OLB8-RIPE
tech-c:         PLB73-RIPE
tech-c:         OLB8-RIPE
nic-hdl:        GND5-RIPE
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

Contact

On voit que le contact technique et administrif est GND5-RIPE. Donc pour savoir qui a le droit de modifier les enregistrements :

$ whois -h whois.ripe.net GND5-RIPE

role:           NOC Grenode
address:        Grenode
address:        22, rue des violettes
address:        38000 Grenoble
e-mail:         contact_CHEZ_grenode.net
remarks:        Email is preferred
admin-c:        PLB73-RIPE
admin-c:        OLB8-RIPE
tech-c:         PLB73-RIPE
tech-c:         OLB8-RIPE
nic-hdl:        GND5-RIPE
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

person:          Philippe Le Brouster
nic-hdl:         PLB73-RIPE
remarks:         email is prefered
mnt-by:          FDN-NCC
mnt-by:          GITOYEN-NCC
mnt-by:          MNT-GRENODE
source:          RIPE # Filtered

person:          Olivier Le Brouster
remarks:         Email is preferred
nic-hdl:         OLB8-RIPE
mnt-by:          Gitoyen-NCC
source:          RIPE # Filtered

Le prefix IPv4 de Grenode

$ whois -h whois.ripe.net 91.216.110.0

inetnum:        91.216.110.0 - 91.216.110.255
netname:        GRENODE
descr:          GRENODE
country:        FR
org:            ORG-GND1-RIPE
admin-c:        GND5-RIPE
tech-c:         GND5-RIPE
status:         ASSIGNED PI
mnt-by:         RIPE-NCC-END-MNT
mnt-by:         MNT-GRENODE
mnt-lower:      RIPE-NCC-END-MNT
mnt-routes:     MNT-GRENODE
mnt-domains:    MNT-GRENODE
source:         RIPE # Filtered

organisation:    ORG-GND1-RIPE
org-name:        Grenode
org-type:        OTHER
address:         Grenode
address:         22, rue des violettes
address:         38000 Grenoble
address:         France
e-mail:          contact_CHEZ_grenode.net
remarks:         email is prefered
tech-c:          GND5-RIPE
admin-c:         GND5-RIPE
mnt-ref:         Gitoyen-NCC
mnt-by:          Gitoyen-NCC
mnt-by:          MNT-GRENODE
source:          RIPE # Filtered

role:           NOC Grenode
address:        Grenode
address:        22, rue des violettes
address:        38000 Grenoble
e-mail:         contact_CHEZ_grenode.net
remarks:        Email is preferred
admin-c:        PLB73-RIPE
admin-c:        OLB8-RIPE
tech-c:         PLB73-RIPE
tech-c:         OLB8-RIPE
nic-hdl:        GND5-RIPE
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

% Information related to '91.216.110.0/24AS51083'

route:          91.216.110.0/24
descr:          Route to GRENODE
origin:         AS51083
mnt-by:         MNT-GRENODE
source:         RIPE # Filtered

Le préfixe IPv4 de Rézine

$ whois -h whois.ripe.net 193.33.56.0

inetnum:         193.33.56.0 - 193.33.57.255
netname:         REZINE-MAIN-IPV4
descr:           Rezine
country:         FR
org:             ORG-REZ1-RIPE
admin-c:         REZ5-RIPE
tech-c:          REZ5-RIPE
status:          ASSIGNED PI
mnt-by:          RIPE-NCC-END-MNT
mnt-lower:       RIPE-NCC-END-MNT
mnt-by:          MNT-REZINE
mnt-routes:      MNT-REZINE
mnt-domains:     MNT-REZINE
source:          RIPE # Filtered

organisation:    ORG-REZ1-RIPE
org-name:        Rezine
org-type:        OTHER
address:         22, rue des violettes,
address:         38100 Grenoble
e-mail:          contact_CHEZ_rezine.org
mnt-ref:         MNT-REZINE
mnt-by:          MNT-REZINE
source:          RIPE # Filtered

role:            Rezine NCC
                        ^^^
                     Network Coordination Center ? vraiment ? :)

address:         Rezine
address:         22, rue des violettes
address:         38100 Grenoble
e-mail:          contact_CHEZ_rezine.org
remarks:         Email is preferred
admin-c:         PLB73-RIPE
admin-c:         OLB8-RIPE
tech-c:          PLB73-RIPE
tech-c:          OLB8-RIPE
nic-hdl:         REZ5-RIPE
mnt-by:          MNT-REZINE
source:          RIPE # Filtered

Il semble qu'il nous faut donc ajouter un objet « route » à cet objet « inetnum ».

Discussion avec le RIPE

La documentation officielle : http://www.ripe.net/data-tools/support/documentation/upd-ref-manual

Quelles sont les règles d'autorisation pour la création d'un objet « route » : https://www.ripe.net/data-tools/db/faq/faq-db/what-are-the-authorisation-rules-for-route-object-creation

La même en version graphique :

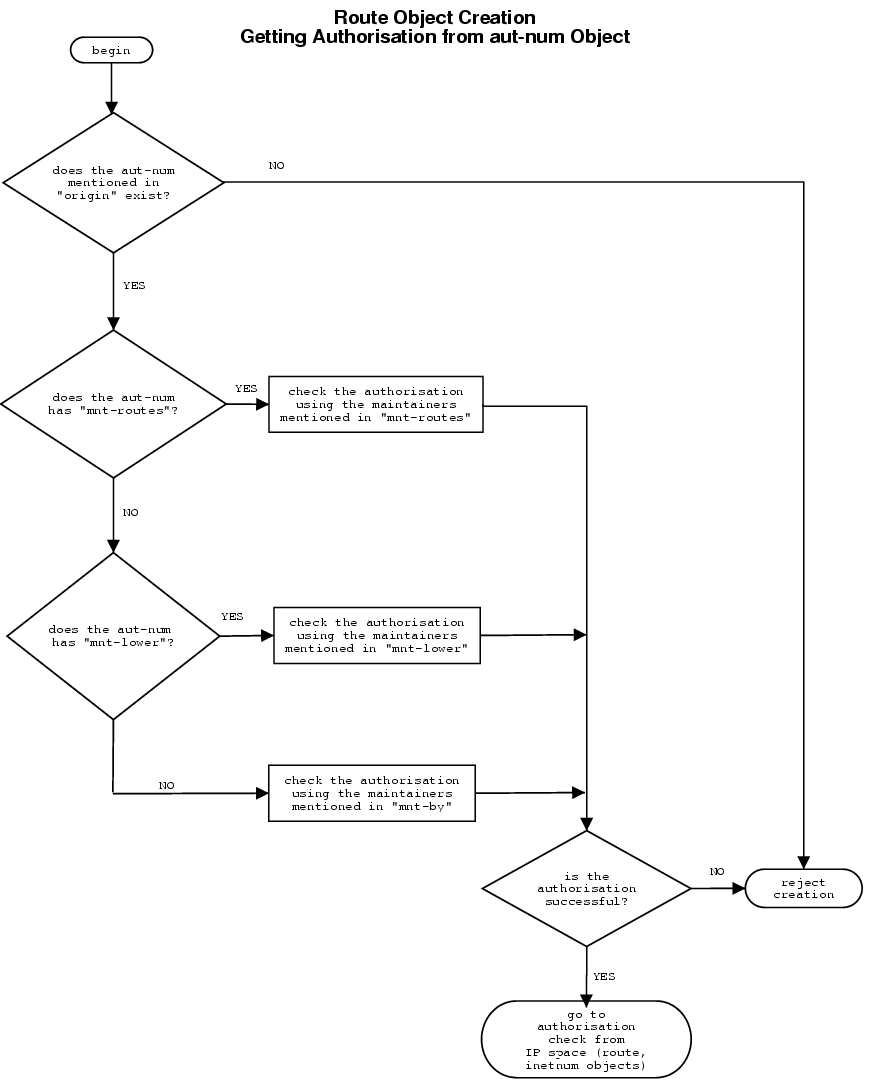

  1. https://www.ripe.net/images/routecreationautnumcheck.gif

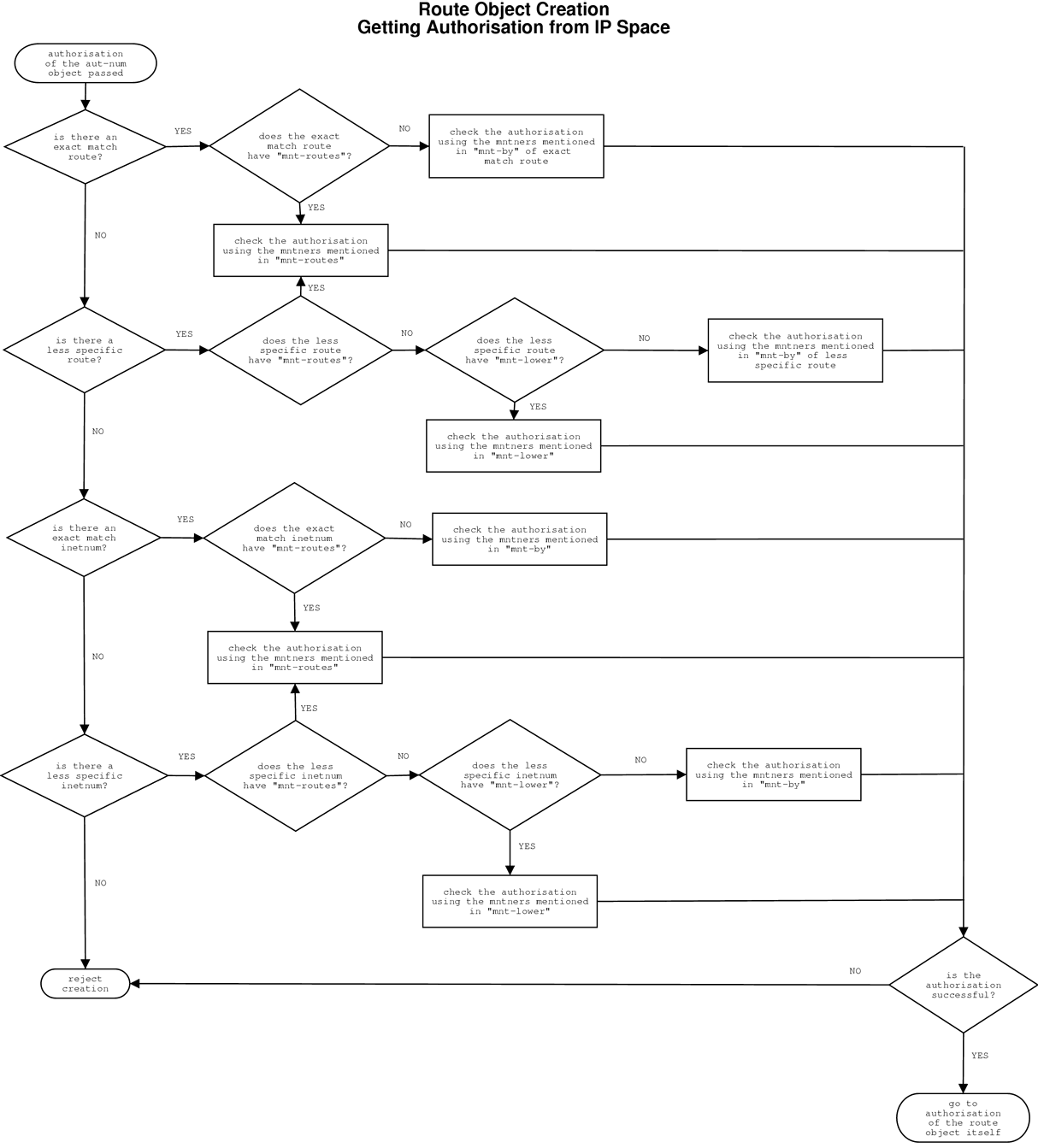

  2. https://www.ripe.net/images/routecreationIPspacecheck.gif

Ce qu'on envoie à Marvin

Premier essai

To: auto-dbm_CHEZ_ripe.net
Subject: NEW

route:          193.33.56.0/23
descr:          Route to REZINE
origin:         AS51083
mnt-by:         MNT-GRENODE
mnt-by:         MNT-REZINE
source:         RIPE # Filtered

C'est un échec. Il nous manque un attribut « changed ». cf https://www.ripe.net/data-tools/db/faq/faq-db/is-the-changed-attribute-updated-automatically

Deuxième essai

To: auto-dbm_CHEZ_ripe.net
Subject: NEW

route:          193.33.56.0/23
descr:          Route to REZINE
origin:         AS51083
mnt-by:         MNT-GRENODE
mnt-by:         MNT-REZINE
source:         RIPE # Filtered
changed:        olb_CHEZ_nebkha.net 20120407

Encore un échec. On dirait qu'il ne veut pas du champ « source ».

Troisième tentative

To: auto-dbm_CHEZ_ripe.net
Subject: NEW

route:          193.33.56.0/23
descr:          Route to REZINE
origin:         AS51083
mnt-by:         MNT-GRENODE
mnt-by:         MNT-REZINE
changed:        olb_CHEZ_nebkha.net 20120407

Encore un échec… Ah non, il veut un champ « source ». Ah mais, en fait, dans la doc de Grenode il y avait un exemple !

Quatrième tentative

To: auto-dbm_CHEZ_ripe.net
Subject: NEW

route:          193.33.56.0/23
descr:          Route to REZINE
origin:         AS51083
notify:         contact_CHEZ_grenode.net
notify:         contact_CHEZ_rezine.org
mnt-by:         MNT-GRENODE
mnt-by:         MNT-REZINE
changed:        olb_CHEZ_nebkha.net 20120407
source:         RIPE

Victoire ! \o/

Prévenir nos transitaires et nos peers

Maintenant qu'on annonce un nouveau préfix, c'est une bonne idée de faire signe pour que les gens en face mettent à jour leurs filtres.

Délégation du reverse DNS

Nous profitons de l'occasion pour ajouter les clés GnuPG autorisées à modifier les objets gérés par MNT-REZINE. Note pour plus tard, pour l'export de la clé :

gpg --export-options export-minimal -a --export XXXX |
    sed -e 's/^/CERTIF:          /'

(Visiblement, le plus simple pour modifier l'objet mntner est d'utiliser le formulaire de web update, car via whois, on n'a malheureusement pas la liste des champs auth déjà associés.)

Revenons à notre délégation :

Documentation du RIPE sur comment mettre en place la délégation : https://www.ripe.net/data-tools/dns/reverse-dns/how-to-set-up-reverse-delegation

domain:         56.33.193.in-addr.arpa
descr:          Reverse domain for Rezine's main network
admin-c:        REZ5-RIPE
tech-c:         GND5-RIPE
zone-c:         GND5-RIPE
mnt-by:         MNT-GRENODE
mnt-lower:      MNT-REZINE
changed:        olb_CHEZ_nebkha.net 20120407
notify:         contact_CHEZ_grenode.net
notify:         contact_CHEZ_rezine.org
source:         RIPE
nserver:        ns3.grenode.net
nserver:        ns4.grenode.net


domain:         57.33.193.in-addr.arpa
descr:          Reverse domain for Rezine's main network
admin-c:        REZ5-RIPE
tech-c:         GND5-RIPE
zone-c:         GND5-RIPE
mnt-by:         MNT-GRENODE
mnt-lower:      MNT-REZINE
changed:        olb_CHEZ_nebkha.net 20120407
notify:         contact_CHEZ_grenode.net
notify:         contact_CHEZ_rezine.org
source:         RIPE
nserver:        ns3.grenode.net
nserver:        ns4.grenode.net

À la première tentative d'envoi, ça rate ! Il faut avoir configuré les noms de domaine dans les serveurs DNS primaires et secondaires avant de demander la délégation.

Une fois cela fait, on renvoie notre email à auto-dbm_CHEZ_ripe.net, et hop, on la droit à une réponse « SUCCESS ». Un petit dig nous le confirme :

$ dig +short 1.56.33.193.in-addr.arpa ptr @8.8.8.8
un.rezine.org.
